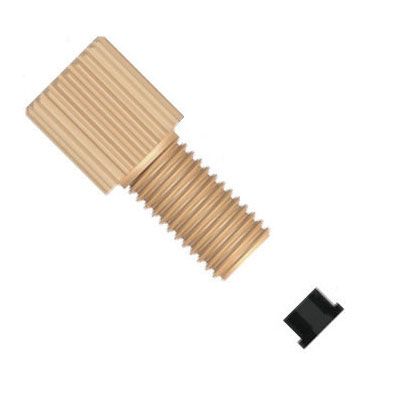

Eine Flat-Bottom-Verschraubung. Das verformte Schlauchende wird durch den Ferrule und den Peek Verbinder im Gewinde komprimiert, so dass eine luftdichte Verbindung erreicht wird.
Keine Änderung des Schlauchdurchmessers
keine Auswirkung auf die Durchflussrate
Stabilere Durchflussrate
Kann wiederholt zerlegt werden, ohne dass die Dichtigkeit beeinträchtigt wird
Langzeitarbeitstemperaturbereich: -50°C bis +150°C
on demand
Only %1 left
Article no
B-RP-100003
You need larger quantities? We would like to make you an individual offer.
Request an offer now
Schritt 1: Erstellen Sie den Flansch am Schlauch mit speziellen Flanschwerkzeugen. Der Schlauch kann je nach spezifischen Anwendungsanforderungen an einem Ende oder an beiden Enden geflanscht werden.
Schritt 2. Wenn der Schlauch an zwei Enden geflanscht wird, müssen 2 Ferrule und 2 Verbinder in den Schlauch geschoben werden, bevor beide Enden geflanscht werden; Bei Schläuchen mit Flansch an einem Ende können je ein Ferrule und 1 Verbinder vor oder nach dem Flansch am einen Ende in den Schlauch geschoben werden.
Schritt 3. Setzen Sie die Baugruppe in den Aufnahmeanschluss ein und schieben Sie den Schlauch bis zum Anschlag in den Anschluss.
Schritt 4. Ziehen Sie die Anschlüsse mit den Fingern im Anschluss fest, bis diese fest sitzen.
Schritt 5. Nach mehrmaligem Gebrauch (insbesondere bei hohem Druck) sollte der Schlauch ausgetauscht werden.
